コロナファンヒーターのE4エラーを修理

Posted on:2024-3-12

コロナファンヒーターが、E4エラーで点火しなくなったので修理した。 火がついた後もスパーク音が長く続きエラーで止まることから、フレームロッドのシリコン付着と推定。 分解してフレームロッドのシリコンを落とし元に戻すだけだが、分解方法が悪く余計な手間をかけた。 次回の作業を改善すべく反省点をまとめる。

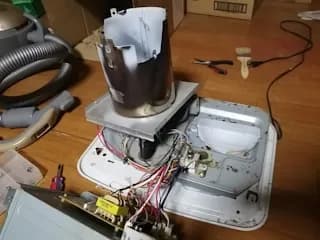

分解した状態

注意

修理したファンヒーターに問題がある場合、最悪火事になる可能性がある。 損害は自己責任なので、潜在的なリスクを十分考慮し、異常時の対応、 消化設備等の準備が必要。
これまで年数もまちまちな複数の機種を修理しているが、一度だけ点火後様子がおかしく、 電源を切り急いで屋外へ運び出した経験あり。

目次

分解のポイント

燃焼部をどう取り出すかがポイントになる。機種は違うが以下の分解動画が参考になる。

コロナ石油ファンヒーター燃焼部取り出し分解手順
2011年製コロナ石油ファンヒーターFH-WX5711BYの燃焼部取出し分解手順を撮影した映像です。石油ファンヒーター等の分解メンテナンス等は時々行っていますが、頻度が少ないので分解手順を忘れてしまいます。なので、記憶を維持するために動画を作ってみました。分解手順を全部網羅しているわけではないので、この動画を参考...
コロナ石油ファンヒーター燃焼部取り出し分解手順 favicon https://www.youtube.com/watch?v=tYalye6MLs4
コロナ石油ファンヒーター燃焼部取り出し分解手順

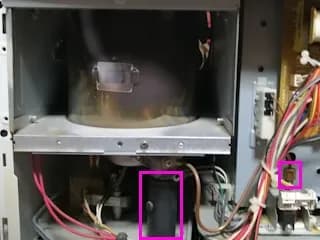

燃焼部分離ポイント

今回は燃焼部の取り出し方がわからず、ほとんどバラバラにした。
燃焼部を固定してるネジと、燃焼部下のゴムホース、電磁ポンプにつながっている銅管を外すことで 燃焼部を前に取り出すことができる。
取り出した後は、燃焼部のベース部分が重なっているので、それを剥がすようにすると 上の円筒部分を分離できる。円筒上部のカシメを外す必要はなく、その後の作業がやりやすい。

その他気付いた点として

等があった。燃焼部についているセンサーの配線については、基板のコネクター接続部ではなく、 センサーのネジを外したほうがいいかも知れない。

修理のポイント

フレームロッド以外にもいくつかの修理ポイントがある。新たに知った箇所もあるのでまとめる。 以下の動画が参考になった。分解動画としても丁寧でわかりやすい。

分かりやすさNo1!完全復活!コロナファンヒーター修理 エラーE0 E1 E2 E4 HH etc【リテイク】コロナストーブ 換気エラー 燃焼不良 CORONA Fan Heater Repair
コロナ石油ファンヒーターの完全復活修理動画をリテイクしました。修理動画は以前UPしておりますが、グワングワン揺れており非常に見づらいのでリテイクして再編集しました!動画の腕も上がっていると思いますので見やすいと思いますww分かりやすい修理動画になっていると思いますのでご参考にしてみてください。※これでも直らなかっ...
分かりやすさNo1!完全復活!コロナファンヒーター修理 エラーE0 E1 E2 E4 HH etc【リテイク】コロナストーブ 換気エラー 燃焼不良 CORONA Fan Heater Repair favicon https://www.youtube.com/watch?v=T3wO5So-LxU
分かりやすさNo1!完全復活!コロナファンヒーター修理 エラーE0 E1 E2 E4 HH etc【リテイク】コロナストーブ 換気エラー 燃焼不良 CORONA Fan Heater Repair

フレームロッド

今回のように火がついたあと長くスパーク音が続いて止まる場合、フレームロッドの可能性が高い。 フレームロッドとスパークロッドに付着したシリコンをヤスリで除去する。 今回は#120の布ヤスリを使用。

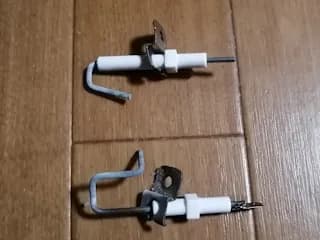

シリコン除去前

シリコン除去前

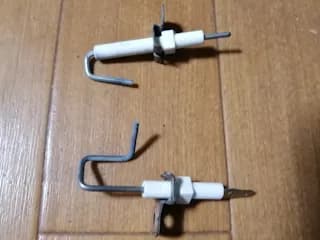

シリコン除去後

シリコン除去後

燃焼網

燃焼状態が良くない場合は、燃焼網を取り出しワイヤーブラシで掃除する。詳細は動画参照。

電磁ポンプ周り

火がつかない、燃焼状態が良くない場合、電磁ポンプの吸い取り口のフィルターと銅管のつまりを掃除する。 詳細は動画参照。

道具

基本(フレームロッドのみ)

燃焼網も掃除

電磁ポンプ周りも掃除
